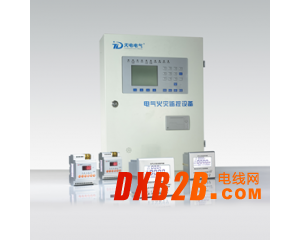

TD800电气火灾监控探测器是我们公司综合采用国际先进技术,开发的新型电气火灾保护报警装置。适用额定工作电流16-1600A的配电网络电路中,排除因漏电形成的电气火灾安全隐患.所有的数据可通过RS485通讯口,采用MODBUS协议,配合高校系统平台和人性化的应用软件,从最前端的电气信号采集到中间数据处理以及末端的系统管理平台,电气火灾监控系统都能提供全方位、多功能的电气火灾预防监控的保护。
电气火灾监控系统设计依据
GB/T14048.1 《低压开关设备和控制设备总则》
GB50052 《供配电系统设计规范》
GB14287-2014 《 电气火灾监控系统》
GB14287.1-2014 《 电 气火灾监控设备》
GB14287.2-2014 《 剩 余电流式电气火灾监控探测器》
GB14287.3-2014 《 测温式电气火灾监控探测器》
GB13955-2005 《 剩余电流运作保护装置安装和运行》
GB50045-2005 《 高 层民用建筑设计防火规范》
GB50016-2005 《 建 筑设计防火规范》
GB50116 《火灾自动报警系统设计规范》
GB50054 《低压配电设计规范》
GB50096 《住宅设计规范》
GB9969.1 《工业产品使用说明书 总则》
GB/T17626.2-2006 静 电 放 电抗扰度试验
GB/T17626.3-2006 射 频 电 磁场辐射抗扰度试验
GB/T17626.4-2006 电 快 速 瞬变脉冲群抗扰度试验
GB/T17626.5-2006 浪 涌 ( 冲击)抗扰度试验
GB/T17626.6-2006 射 频 场 感应的传导骚扰抗扰度试验
GB/T17626.11-2006 电 压 暂 将、短时中断和电压变化的试验
性能 参 数
测量功能 单路剩余电流、四路温度
保护功能 剩余电流、温度保护等
报警记录 当前报警中文指示,可记录最后100条故障信息。
剩余电流 测量范围:50-1000mA,连续可调,步长为1mA
温度 测量范围:0-150℃保护设定值:20-150℃精度±1℃
数字通讯 RS485通讯接口,通讯波特率:9600、4800、2400bps(距离≥1200m)
显示 可编程,切换(LCD点阵液晶)显示
报警方式 声光报警(声压≥70DB)
开关量输入 一路可外接感烟、感雾等探头输入;一路可检测开关状态
开关量输出 一路继电器报警输出;一路继电器分励脱扣输出;
安装方式 面板嵌入式安装或35mm导轨安装
工作电源 AC220V±15%
环境 工作温度:-10℃-45℃;相对温度:5%-95%不结露;海拔高度≤2000米
安全 耐压:输入/电源>2kV,输入/输出>2kV,电源/输出>1kV
绝缘:输入、输出、电源对机壳>50MΩ
执行标准 GB14287.2-2014
