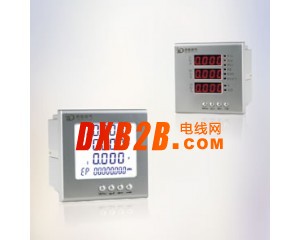

TD700系列网络电力仪表（网络仪表，复费率电度表，谐波表、多功能电力仪表、电力监控仪表）
TD700系列多功能网络仪表是该公司自主研发生产的产品，该网络仪表针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
下面以TD700产品为例，介绍TD700多功能网络仪表的功能及技术参数。
LED显示、LCD显示、三相I、U、Hz、COSΦ、KW、Kvar、Kwh、Kvarh、4DI+4DO；RS485通讯接口、Modbus协议。
适用环境
工作温度：-10℃~+45℃
储存温度：-25℃~+70℃
相对湿度：≤95%不结露
海拔高度：≤2500m
电磁兼容
静电抗干扰实验 Ⅲ级(IEC6
辐射抗干扰试验 Ⅲ级(IEC6
电快速瞬变脉冲群干扰试验 Ⅳ级(IEC6
浪涌抗干扰试验 Ⅳ级(IEC6
射频传导干扰试验 Ⅲ级(IEC6
电磁场抗干扰试验 Ⅲ级(IEC6
功能
可直接从电流、电压互感器接入信号；
可任意设定PT/CT变比；
仪表显示可滚动设置；
I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计；
多块仪表可设置不同地址；
可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch， Fix， Citec，组态网等）；
LED或白屏背光LCD显示，可视度高；
方便安装，接线简单，工程量小；
仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行；
四象限电能计量，分时计费，最大需量纪录及12个月电能统计。
应用领域
能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜
技术参数
网络
三相三线、三相四线
精度等级
电流、电压：0.2级，
功率、有功电能：0.5级，
频率：0.05Hz，
无功电能：1级
输入电流
额定值：AC1A、5A
过负荷： 1.2倍持续，瞬时10倍/10秒
功耗：＜0.2VA
阻抗：＜0.1Ω
输入电压
额定值：AC100V、400V
过负荷： 1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
阻抗：＞200kΩ
工作电源
工作范围 AC85-270V
频率 50±5Hz，60±5Hz
功耗 ＜1W
工频耐压
2kV/1min交流有效值
开关量输入
4路干接点输入，内置+5V电源
开关量输出
输出方式： 4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯
RS485接口
MODBUS-RTU协议
波特率9600、4800、2400可设定
外形及安装尺寸(mm)
面框尺寸为96mm*96mm，开孔尺寸为91mm*91mm， 安装深度为85mm。安装方式为嵌入式，固定方式为挤压式。
